Cablagem cravar patch panel

Planificação da aula           vídeos (aprendizagem patch panel     como cravar patch panel)

Analisador de cabos; Fichas RJ45 Patch pannel CAT 6; Ferramenta de impacto (krone) +Descarnador universal.

Cabeamento estruturado - A norma B é mais comum na Europa. As fêmeas da oficina são B.


Testador de cabos de rede (pt), rastreador de rede (br), Wire tracker (rastreador de fio)

Rack = bastidor

É norma B sempre. As fêmeas que tenho são B.

Testador de cabos de rede (pt), rastreador de rede (br), Wire tracker (rastreador de fio)

Velocidades de transmissão na Ethernet (arquitetura de ligação)

Categoria 5 - em desuso, 10/100 Mbps

Categoria 5e - a mais utilizada, até 1 Gbps

Categoria 6 - 10 Gbps, a substituir a 5e.

Categoria 6a – a partir de 10 Gbps.



Norma A e B

Cor do cabo UTP
Azul - Cabeamento horizontal (tomada a patch panel)
Vermelho - Dados (pinagem cruzada) (hubs, roteadores, switches):verde - Dados (pinagem direta):
Amarelo - Voz (Telefone):
Violeta - Vídeo (P&B e Colorido):

Pinagem direta

Utiliza 2 pares de fios, 1-2 e 3-6. Um par transmite e outro recebe.
Na transmissão - A placa de rede transmite nos pins 1-2 e recebe nos pins 3-6
Na recepção - A placa de rede transmite nos pins 3-6 e recebe nos pins 1-2

https://byterenovado.wordpress.com/pinagem-utp/

Castro eletrónica - venda de material de redes

1. cabeamento-estrutura

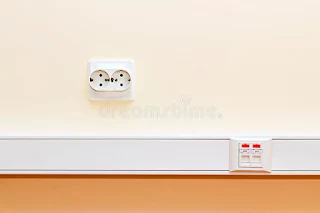

2. Tomada parede

3. Bastidor antes e depois

Bastidor switch e patch panel - antes e depois

Frente patch panel

Traseira patch panel

Norma B, Europa, linha de baixo

cor sólida primeiro

Tomada parede RJ45

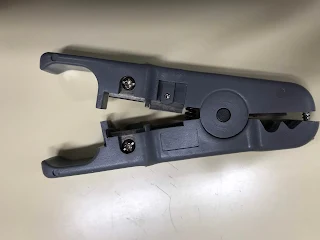

Descarnador universal

ferramenta de impacto, krone, para cravar cabos de rede

Fita para numerar tomadas e cabos

Fita para numerar tomadas e cabos
