hubs, switch e routers

exercício funções do router
1GB em 20 anos
1GB em 1990 e 2010 e 2020 - 30 anos



Host, hospedeiro ou anfitrião
Computador servidor que oferece recursos.

Data Center PT Covilhã

Visita guiada ao Data Center PT da Covilhã



DTE

Equipamentos Terminais de Dados - dispositivo fonte ou destino de dados: computadores pessoais, terminais.



DCE

Equipamentos de Comunicação de Dados - recebe e transmite:

routers, switch, etc.


  • O DCE serve para o DTE comunicar
  • Há transmissão simplex, half-duplex e full-duplex.

Hubs vs switch


diferença entre hub e switch

HUB

  • Recebe a informação e transmite para todas as portas, o que deixa a rede lenta, com broadcast storm.
  • Cria colisão e diminui a performance.
  • É um equipamento burro, porque não guarda informação relativamente às máquinas ao contrário dos switchs e routers.
  • Os Hubs estão em desuso.
como funciona um hub

Switch

  • Não liga à Internet.
  • Antes do switch saber o que tem ligado, quando recebe uma informação ele transmite-a para todas as portas.
  • Ao contrário dos hubs, os switchs têm RAM e registam o endereço MAC dos dispositivos que estão ligados a cada porta do equipamento.
  • Sempre que um equipamento envia uma frame (quadro), o switch analisa o endereço MAC de destino e envia a frame para a porta onde se encontra a máquina de destino.
  • Um switch cria VLANs.

Como funciona um switch
https://www.youtube.com/watch?v=2yYsu0owjsM

Router ou roteador

Um router é um tipo especial de computador. Tem os mesmos componentes básicos (CPU, memória, interfaces de entrada/saída).

Utiliza um SO específico (IOS - Internetwork Operating System – Sistema Operativo de Interligação de Redes) para controlam o fluxo de tráfego que entra e sai dos routers.

O router tem funções diferentes do computador. Ligam e permitem a comunicação entre duas redes e determinam o melhor caminho para que os dados.
  • Comunica entre dispositivos de redes diferentes.
  • Procura as melhores rotas para enviar e receber dados, podendo priorizar não só as transmissões mais curtas, como também as menos congestionadas.
  • Com funções de um access point é um router Wireless.
  • São mais dispendiosos do que os hubs ou switches.
como funciona um router


Ponte (bridge)

Cria uma rede dependente a partir de várias redes.
O repetidor serve como ponte do sinal wireless.

Gateway

  • Um router é um gateway.
  • Interliga redes distintas, entre diferentes SO com diferentes protocolos de comunicação.
  • São conversores de protocolos.
  • Conecta ao ISP (Provedor de Serviço Internet).

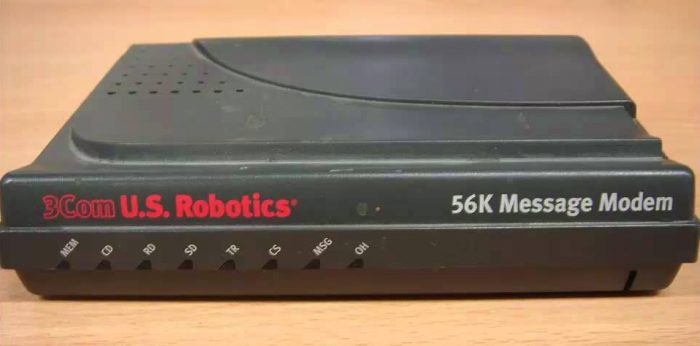

Modem
  • Dispositivo que transforma sinais digitais do computador para sinais analógicos da linha telefónica e vice-versa.

educar321.blogspot.com

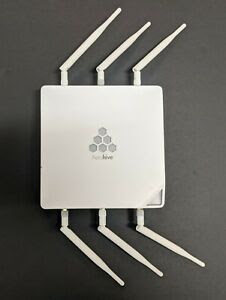

WAP (AP)

  • Ponto de acesso sem fio a outros dispositivos que cria hotspots.
WAP Wireless Access Point

Nó ou nodo

  • Dispositivo que envia, recebe ou transmite informação (modem, hub, router, ponte, switch, telefone, impressora, host, servidor).


ad hoc (móvel de acesso)

As redes ad hoc são redes sem fio que dispensam o ponto de acesso comum.

Todos os dispositivos da rede funcionam como routers.



Nas redes convencionais há um ponto de acesso onde todas as informações passam, nas redes ad hoc os dispositivos podem comunicar diretamente entre si, o que permite que haja maior flexibilidade na rede.


Ad hoc é uma expressão latina (para isto ou para esta finalidade). Um advogado ad hoc é nomeado apenas para um determinado ato jurídico.
rede ad hoc


rede convencional




Backbone
Rede principal por onde os dados dos clientes da internet trafegam.
São as auto-estradas que ligam as ruas das cidades pequenas.
É a espinha dorsal. Como no corpo humano, sustenta os membros (servidores).


backbone em cabeamento vertical




backbone mundial

ver backbone mundial

A ligação entre continentes é feita por cabos de fibra óptica submersos.



UPS

  • Sistema de alimentação secundário, de energia elétrica, para quando há interrupção da energia primária.
  • Alimenta-se por uma bateria, que carrega quanto ligado à corrente.

Serve para conter:
  • Subtensão ou sobretensão na rede elétrica;
  • Sobrecarga;
  • Descarga das baterias;
  • Curto-circuito nas saídas;
  • Picos de tensão;
  • Fornece uma energia limpa e ininterrupta.
UPS Uninterruptible Power Supply


Como instalar hub, switch ou router


  • O cabo Ethernet conectar-se a um computador e a outra extremidade à porta de entrada do hub, switch ou router.
  • As portas restantes são reservadas para os sinais de saída.
  • Conecta um computador ao hub, switch ou router com um cabo Ethernet.
  • Acede ao menu "Conexões de Rede" do computador em "Iniciar" e abertura "Painel de Controle", "Conexões de Rede.
  • Escolhe a opção "iniciar uma rede doméstica ou de escritório e segue as instruções do assistente.
