2. ativa a Régua, localizada no canto superior direito no plano de trabalho.
3. gera os assentos e da base do Sofá:
- insere a forma básica caixa, com as dimensões:
- Comprimento: 20mm
- Largura: 20mm
- Altura: 6mm
5. arredonda as arestas da caixa,, alterando, no painel, a prpriedade “Raio” para o valor “2”.
6. seleciona o objeto assento e através da opção duplicar (Ctrl+D), duplica duas vezes o objeto e coloca-os de forma a obteres a seguinte disposição:
Nota: para alinhar os 3 assentos, selecionar os objetos (arrastando o rato ou selecionando-os com a tecla SHIFT pressionada) e utilizar a opção Alinhar (ou tecla L).
7. duplica novamente um dos objetos, por forma a criares a base do sofá. A base deverá ficar com as seguintes dimensões:
- Comprimento: 60mm
- Largura: 20mm
- Altura: 6mm
8. seleciona a base do sofá e altera na opção Sólido do painel, a cor para castanho ou outra a teu gosto.
9. posiciona os 3 assentos sobre a base do sofá, conforme ilustra a figura seguinte:
10. para construíres os braços do sofá utiliza as formas básicas caixa e cilindro. Adiciona uma caixa ao Plano de Trabalho. A caixa deverá ficar com as seguintes dimensões:
- Comprimento: 6mm
- Largura: 20mm
- Altura: 20mm
11. arredonda as arestas da caixa, alterando na propriedade ”Raio”, o valor “0”para “2”.
13. aplica ao objeto cilindro as seguintes dimensões.
- Comprimento: 10mm
- Largura: 10 mm
- Altura: 20mm
14. utiliza uma rotação ao cilindro para que ele fique na posição horizontal e colloca-o, na parte superior do objeto caixa.
15. seleciona (arrastando o rato ou selecionando-os com a tecla SHIFT pressionada) os dois objetos (caixa e cilindro) e através da opção Agrupar (ou Ctrl+G), agrupa-os.
16. seleciona a forma resultante (braço) e altera na opção Sólido do painel, a cor para castanho ou outra a teu gosto.
17. posiciona o braço numa das extremidades da base do sofá.
19. insere uma caixa, com as seguintes dimensões:
- Comprimento: 60mm
- Largura: 6 mm
- Altura: 30mm
20. posiciona a caixa (encosto) na parte traseira da base do sofá e altera na opção Sólido do painel, a cor para castanho ou outra a teu gosto.
21. inclina a encosto através da opção rotação.
22. constrói os pés do sofá utilizando. Insere a forma básica Tórulo.

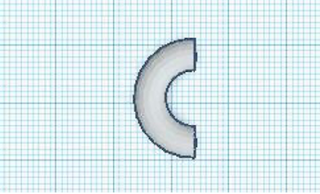

23. Cria um corte no Tórulo para que fique apenas metade da forma.
- adiciona uma “caixa” (orifício);
- aumenta o tamanho da caixa (orifício) e posiciona-a de forma a provocar o corte desejado;
- utiliza a exibição ortográfica e o viewcube para melhorares o posicionamento e tamanho da caixa.
24. seleciona os objetos Tórulo e caixa (orifício) e agrupa-os.
25. seleciona o objeto resultante e altera na opção Sólido do painel, a cor para cinzento claro.
26. aplica uma rotação de 90º ao objeto resultante.
27. duplica (Ctrl+D) o pé do sofá.
28. posiciona corretamente os dois pés, por baixo da base do sofá.
30. grava, na pasta 005 3D, os seguintes ficheiros:
a. prime Exportar escolhe STL;
b. clica em Enviar para e descarrega a imagem do projeto.
31. envia a os ficheiros STL para o e-mail do professor.
