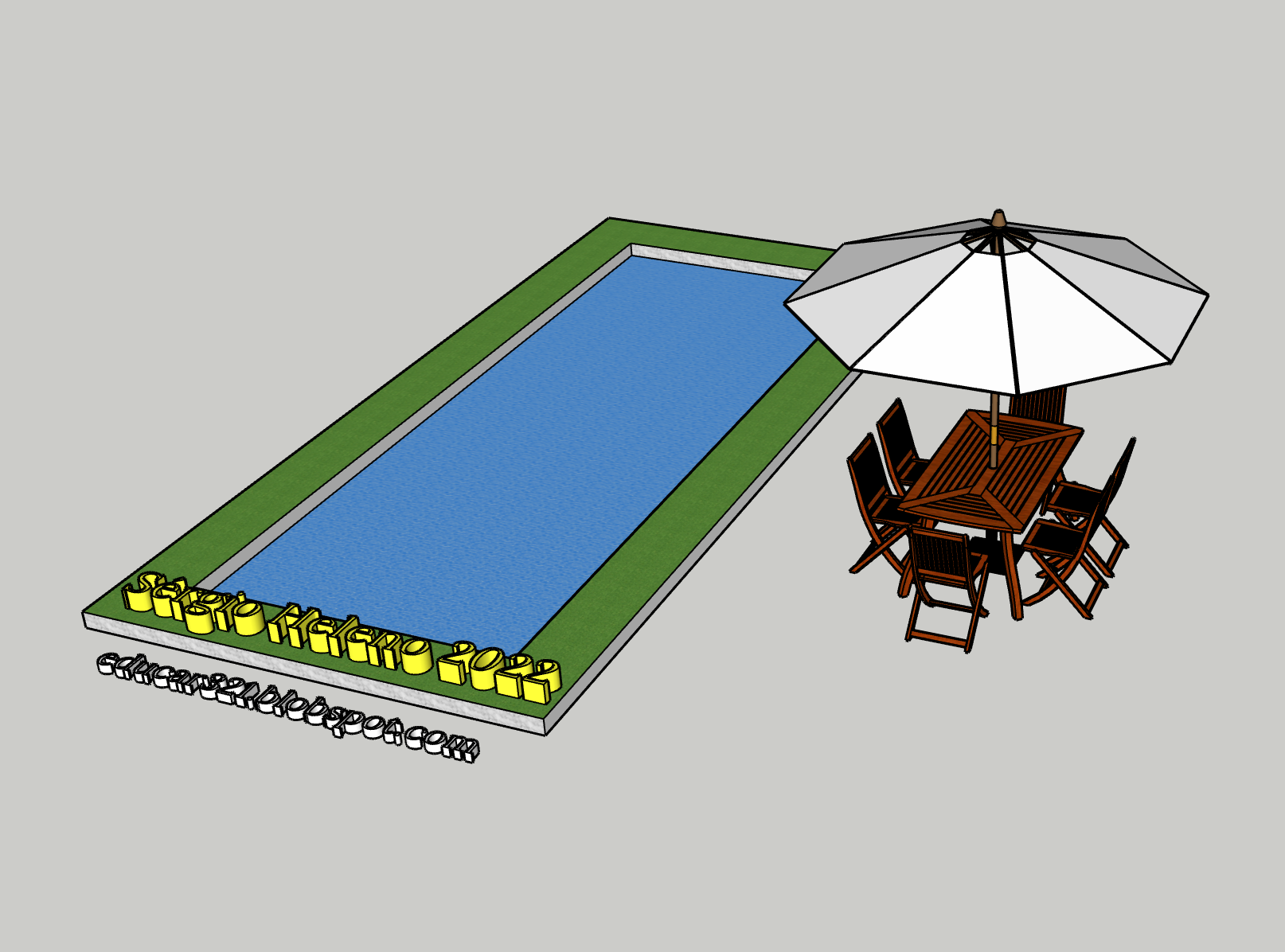

piscina exercício sketchup


1. entra no sketchup e seleciona:
  • iniciar sessão com google;
  • entra com o teu e-mail institucional ou outro;
  • sketchup for web;
  • start modeling;
  • create new.

2. no menu lateral direito, clica em I (penúltimo ícone) e configura as medidas usadas na figura, Lenfth Units, Format, Meter.

3. desenha um retângulo para a piscina com 20 x 15 metros.

  • menu lateral esquerdo, retângulo (tecla R);
  • no teclado introduz as medidas 20,15 (vírgula);
  • Clica em espaço para saíres da ferramenta retângulo.

4. utiliza a ferramenta orbit (tecla O) para rodares o retângulo e vê-lo de cima. Prime os 3 pontinhos no final da barra de ferramentas e adiciona o ícone Deslocar ou o offset. Prime o vértice do retângulo e escreve 2. Observa a figura.

5. clica na ferramenta push/pull (ícone por baixo do retângulo), seleciona o 1.º ícone do submenu, clica na borda da piscina e arrasta para cima até 0.5 m. Podes escrever 0.5 (ponto) no teclado.

6. prime a tecla espaço, para voltares à seta do cursor. Clica com o botão direito do rato no avatar e elimina-o.

7. no menu direito, seleciona materiais (6.º ícone), clica na lupa e escolhe:
  •              water o interior da piscina;
  •              landscape ou paisagismo escolhe verde relva para o passeio da piscina;
  •              stone as bordas exteriores da piscina.

8. no menu direito, seleciona 3D Warehouse ou armazém (4.º ícone), pesquisa guarda-sol e insere um à tua escolha.

9. no menu lateral esquerdo, prime os 3 pontinhos no final da barra de ferramentas e adiciona o ícone Texto 3D. Escolhe a letra e escreve o teu nome apelido ano (ou nomes) e o teu endereço de blogue no chão. Observa a figura.


10. prime os óculos, no menu lateral direito, e desseleciona Eixos, para os eixos desaparecerem.

11. no topo, clica no título do trabalho, sem nome, e nomeia o ficheiro com 09? piscina nome data

12. cria uma pasta 090 piscina 3D, no teu computador. Coloca os objetos numa posição visual apropriada, clica no ícone com três tracinhos, no canto superior esquerdo, Download e escolhe:
  • SKP, extensão dos ficheiros do sketchup
  • PNG, extensão dos ficheiros de imagem
  • STL, extensão dos ficheiros para impressão 3D.

13. envia a pasta para o google drive.

14. coloca a imagem PNG e um link para o ficheiro SKP no teu blogue, na página 3D. ver adicionar trabalho ao blogue.
